无菌取样阀

发布日期:2013/12/1 14:55:04   阅读次数:8374

AWJQY系列无菌取样阀

技术参数
口径范围:DN6-DN25
最大工作:8bar
工作温度:-10℃至+120℃(短时间或消毒+140℃)
表面处理:内表面处理Ra≤0.4μm
外表面处理Ra≤0.4μm


材质
阀体材质:(与介质接触部分)304/316L其它配件304
密封圈材质标配:硅橡胶(SILICON)
选配:氟橡胶(FPM)、 三元乙丙橡胶(EPDM)

连接方式:焊接式、螺纹式、卡箍式


工作原理
当处于关闭状态时,依靠弹簧张力或其它压力推动顶针,由顶针将密封胶头压紧在罐壁的开孔处,达到密封效果;如果需要取样时,从其中一个(一般是下方的)取样口通入蒸汽或其它杀菌介质,将整个样品室内充满并从另一个取样口导出,经过一定时间的作用后使样品室和取样口处于无菌状态;然后通过拉动手柄,收缩弹簧,放松顶针,使得密封胶头从罐壁上的开孔处脱离,从而使样品从罐内经过样品室流出,并从取样口收集;取样完成后,拧动旋柄,放松弹簧,通过顶针再次将密封胶头压紧在罐壁的开孔处;通入洁净水将样品室内的残液排出(如果是样品为无菌水等较干净的介质时,这一步可以省略),然后注入杀菌介质进行密封留存,待下一次取样。

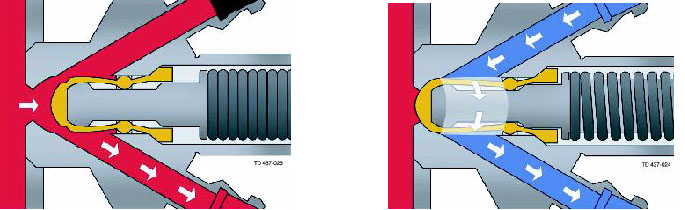

工作原理示意图
阀门开启状态                                                                                阀门关闭状态


应用
SG/WJQY系列卫生级无菌取样阀主要应用于食品、饮料、酿酒、纯水、制药、化妆品、饮料、化学制品等高卫生要求工业中。
